Linjedisplay

Linjedisplay brukes til drift og overvåking av prosessparametere i maskiner, anlegg og bygninger.

TD 03 – Text Display

Det kompakte VIPA Text Display TD 03 med bakgrunnsbelyst LCD-skjerm viser definerte meldingstekster. Inn- og utganger samt prosessparametere kan innstilles og endres ved hjelp av folietaster. Konfigurasjon av meldinger og parameterblokken utføres med TD-Wizard fra VIPA. Menyspråkene er engelsk og tysk. Text Display er utviklet for bruk i kombinasjon med VIPA CPU-ene 11x, 21x, 31x, 51x og S7-300/400 CPU-ene fra Siemens.

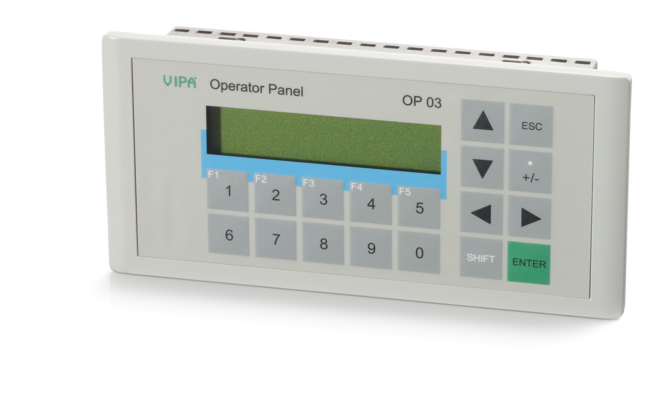

OP 03 – Operator Panel

VIPA Operator Panel OP 03 egner seg spesielt godt til betjening og overvåking av små applikasjoner sammen med VIPA CPU-ene 11x, 21x, 31x, 51x og Siemens S7-300/400  CPU-ene.Opptil sju OP-er kan kobles til en CPU og opptil to CPU-er til en OP 03 via MPI-grensesnittet. For håndtering og behandling av driftsmeldinger og data er brukerminnet på 256 kByte. Prosjektering utføres med VIPA OP-Manager eller ProTool fra Siemens.

CC 03 – Commander Compact

VIPA Commander Compact CC 03 har en innebygd PLC CPU som kan programmeres med Siemens STEP7. I tillegg til brukerminnet på 128 kByte har CPU-en 16/24/32 kbyte programminne og 24/32/40 kbyte arbeidsminne (versjonsavhengig). Enheten har 16 integrerte inn-/ og utganger. CC 03 kan utvides med opptil fire 100V- eller 200V-moduler (støtter opptil 160 digitale inn-/utganger eller opptil 32 analoge inn-/utganger).
