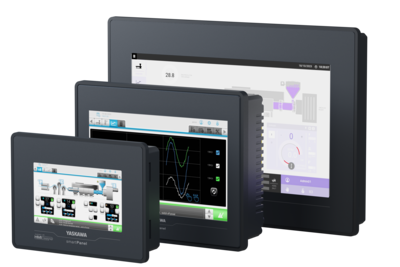

smartPanels are optimally designed for medium-sized applications. They stand for high usability and connectivity. Equipped with Movicon 11 Standard, the user is practically unrestricted in terms of tags, screens, recipes, alarms, etc.

Characteristics

Display size: 4,3”, 7”, 10”
65k colors
Processor: ARM Cortex-A8 1000 MHz
Interfaces: USB-A, Ethernet, RS232/422/485
Memory: 512MB RAM, 4GB Flash (2 GB User memory)

Visualization system Movicon

Vector graphics
Comprehensive symbols library
VBA support
Extensive I/O driver library (import of variables from the PLC possible)
Powerful alarm and recipe management
Data acquisition and handling
Trend curves and archiving of process data as historical data
Extensive driver library
Movicon project scalability from HMI to Scada platform
Multilingual support
User management
Remote management for remote maintenance
Remote access via standard VNC client
Integrated Ethernet TCP/IP networking
Integrated AWL logic (STEP5/STEP7)
3rd Party PLC support

professional Panels

Profesjonelle paneler

VIPA Touch Panel-familien egner seg til alle applikasjoner i fabrikks-, prosess- og byggautomatisering. Takket være aluminiumtrykkhuset er VIPA Touch Panels mekanisk svært robuste. Med IP-65-beskyttelsen på forsiden kan disse enhetene også håndtere røffe industrimiljø.
Produktporteføljen omfatter TFT-fargedisplay fra 5,7" til 12,1". Den kompakte utformingen gjør det mulig å bruke VIPA Touch Panels også på steder med lite plass. Panelene kan brukes både horisontalt og vertikalt.

Panels PC

Panel PCs

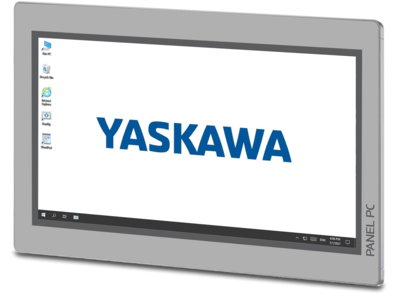

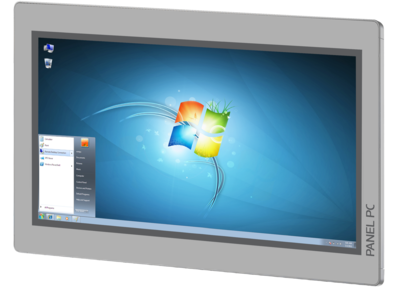

Kombinasjonen av industri-PC med moderne ytelsesfunksjoner og et Touch Panel med optimale visningsfunksjoner gjør at brukeren kan konsentrere høy ytelse på minimalt med plass. Nyeste Intel Atom-prosessorteknologi, stort innebygd arbeidsminne og skjermoppløsninger opptil Full HD med et 21,5” panel-PC er det siste og beste på området. I likhet med de andre VIPA Touch Panels har også disse panelene et stort antall nyttige grensesnitt. De forhåndsinstallerte operativsystemene Windows Embedded Compact 7 eller Windows Embedded Standard 7 er det nyeste innen PC-verdenen. Til visualisering kan du enten velge dine egne programmer eller eventuelt den nyeste forhåndsinstallerte Movicon-visualiseringen.

Line Displays

Linjedisplay

Linjedisplay brukes til drift og overvåking av prosessparametere i maskiner, anlegg og bygninger.

TD 03 – Text Display

Det kompakte VIPA Text Display TD 03 med bakgrunnsbelyst LCD-skjerm viser definerte meldingstekster. Inn- og utganger samt prosessparametere kan innstilles og endres ved hjelp av folietaster. Konfigurasjon av meldinger og parameterblokken utføres med TD-Wizard fra VIPA. Menyspråkene er engelsk og tysk. Text Display er utviklet for bruk i kombinasjon med VIPA CPU-ene 11x, 21x, 31x, 51x og S7-300/400 CPU-ene fra Siemens.

OP 03 – Operator Panel

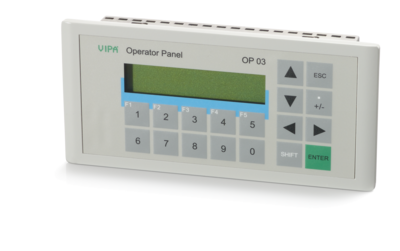

VIPA Operator Panel OP 03 egner seg spesielt godt til betjening og overvåking av små applikasjoner sammen med VIPA CPU-ene 11x, 21x, 31x, 51x og Siemens S7-300/400 CPU-ene.Opptil sju OP-er kan kobles til en CPU og opptil to CPU-er til en OP 03 via MPI-grensesnittet. For håndtering og behandling av driftsmeldinger og data er brukerminnet på 256 kByte. Prosjektering utføres med VIPA OP-Manager eller ProTool fra Siemens.

CC 03 – Commander Compact

VIPA Commander Compact CC 03 har en innebygd PLC CPU som kan programmeres med Siemens STEP7. I tillegg til brukerminnet på 128 kByte har CPU-en 16/24/32 kbyte programminne og 24/32/40 kbyte arbeidsminne (versjonsavhengig). Enheten har 16 integrerte inn-/ og utganger. CC 03 kan utvides med opptil fire 100V- eller 200V-moduler (støtter opptil 160 digitale inn-/utganger eller opptil 32 analoge inn-/utganger).
